AD5259BRMZ100 Купить - ADI Цифровой потенциометр

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

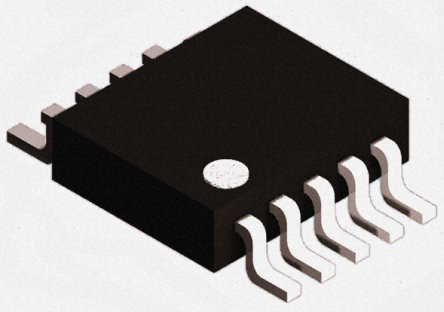

AD5259BRMZ100

ADI

Digital Potentiometer 256Position 100KΩ Single 10Pin MSOP

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 309.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC183071

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5259BRMZ100 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5259BRMZ100
Производитель	ADI
ЧипСити Номер продукта	CC183071
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	2.70V (min)
Допустимое Отклонение Ёмкости	±30 %
Ток Питания	0.0001 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	256 Position
Тактовая Частота	400kHz (max)
Сопротивление	100 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	100 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±300 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5259BRMZ100 описание продукта

Product Details
The AD5259 provides a compact, nonvolatile LFCSP-10 (3 mm x 3 mm) or MSOP-10 (3 mm x 4.9 mm) packaged solution for 256-position adjustment applications. These devices perform the same electronic adjustment function as mechanical potentiometers1 or variable resistors, but with enhanced resolution and solid-state reliability.
The wiper settings are controllable through an I2C-compatible digital interface that is also used to read back the wiper register and EEPROM content. Resistor tolerance is also stored within EEPROM, providing an end-to-end tolerance accuracy of 0.1%.
A separate VLOGIC pin delivers increased interface flexibility. For users who need multiple parts on one bus, Address Bit AD0 and Address Bit AD1 allow up to four devices on the same bus
**Applications**
* LCD panel VCOM adjustment
* LCD panel brightness and contrast control
* Mechanical potentiometer replacement in new designs
* Programmable power supplies
* RF amplifier biasing
* Automotive electronics adjustment
* Gain control and offset adjustment
* Fiber to the home systems
* Electronics level settings
### Features and Benefits
# Channels: 1
# Positions: 256
Memory Type: nonvolatile
Interface: I2C
Resistor Values (kOhm):
5, 10, 50, 100
Voltage Range (V): +5.5 V
Supply Current (µA): 3 µA
Temp. Range -40°C to +85°C
Absolute Tempco (ppm/°C): 300
VLOGIC Pin Provides Increased Interface flexibility

Показывать

AD5259BRMZ100 Даташит PDF

24 страницы, 600 КБ

10/19/2012
