AD524BD Купить - ADI Усилитель прибора

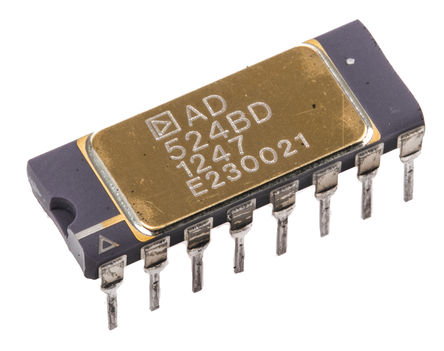

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD524BD

ADI

Instrument Amplifier, 5 Amplifier, 100µV, 5V/µs, 1MHz, ± 6V to ± 18V, DIP

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 8,045.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC14222803

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD524BD характеристики

Атрибут	Значение атрибута
Номенклатура	AD524BD
Производитель	ADI
ЧипСити Номер продукта	CC14222803
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-16
Напряжение Питания (DC)	15.0 V
Ток Питания	3.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	0.45 W
Коэффициент Ослабления Синфазного Сигнала	115 dB
Ширина Ленты	1 MHz
Скорость Нарастания	5.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	25 MHz
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	25 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	1 MHz
Рассеиваемая Мощность (Макс)	450 mW
Минимальный диапазон CMRR	75 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	21.34 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
	Показывать Просмотр аналоги замена

AD524BD описание продукта

GENERAL DESCRIPTION
The AD524 is a precision monolithic instrumentation amplifier designed for data acquisition applications requiring high accuracy under worst-case operating conditions. An outstanding combination of high linearity, high common-mode rejection, low offset voltage drift, and low noise makes the AD524 suitable for use in many data acquisition systems.
FEATURES
Low noise: 0.3 μV p-p at 0.1 Hz to 10 Hz
Low nonlinearity: 0.003% (G = 1)
High CMRR: 120 dB (G = 1000)
Low offset voltage: 50 μV
Low offset voltage drift: 0.5 μV/°C
Gain bandwidth product: 25 MHz
Pin programmable gains of 1, 10, 100, 1000
Input protection, power-on/power-off
No external components required
Internally compensated
MIL-STD-883B and chips available
16-lead ceramic DIP and SOIC packages and 20-terminal leadless chip carrier available
Available in tape and reel in accordance with EIA-481A standard
Standard military drawing also available

Показывать

AD524BD Даташит PDF

28 страницы, 609 КБ

11/15/2007
