AD2S1210DSTZ Купить - ADI Преобразователь AD

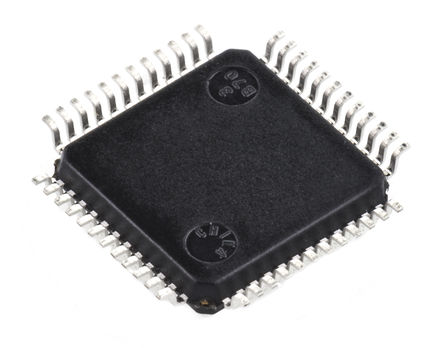

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD2S1210DSTZ

ADI

Data acquisition IC - ADC Analog Devices AD2S1210DSTZ 10Bit, 12Bit, 14Bit, 16Bit LQFP 48

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 7,697.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC120958

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD2S1210DSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD2S1210DSTZ
Производитель	ADI
ЧипСити Номер продукта	CC120958
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Напряжение Питания (DC)	4.75V (min)
Ток Питания	12.0 mA
Количество Каналов	2 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Рассеяние Мощности	50.0 mW
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	7.2 mm
Ширина	7.20 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD2S1210DSTZ описание продукта

The AD2S1210DSTZ is a complete 10-bit to 16-bit resolution tracking Resolver-to-digital Converter, integrating an on-board programmable sinusoidal oscillator that provides sine wave excitation for resolvers. The converter accepts 3.15V p-p ±27% input signals on the sine and cosine inputs. A Type II tracking loop is employed to track the inputs and convert the input sine and cosine information into a digital representation of the input angle and velocity. A fault detection circuit can sense loss of resolver signals, out-of-range input signals, input signal mismatch or loss of position tracking. The fault detection threshold levels can be individually programmed by the user for optimization within a particular application.
Complete monolithic resolver-to-digital converter
Parallel and serial 10-bit to 16-bit data ports
Absolute position and velocity outputs
System fault detection
Programmable fault detection thresholds
Differential inputs
Incremental encoder emulation
Programmable sinusoidal oscillator on board
Compatible with DSP and SPI interface standards
-40 to 125°C Temperature range

Показывать

AD2S1210DSTZ Даташит PDF

38 страницы, 534 КБ
