AD10242BZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD10242BZ

ADI

Hex Channel Dual ADC 40MSPS 12Bit Parallel 68Pin CLCC

Наличие: 6,800 шт.

Адрес доставки: Москва

Цена: ₽ 184,985.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC19226507

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD10242BZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD10242BZ
Производитель	ADI
ЧипСити Номер продукта	CC19226507
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

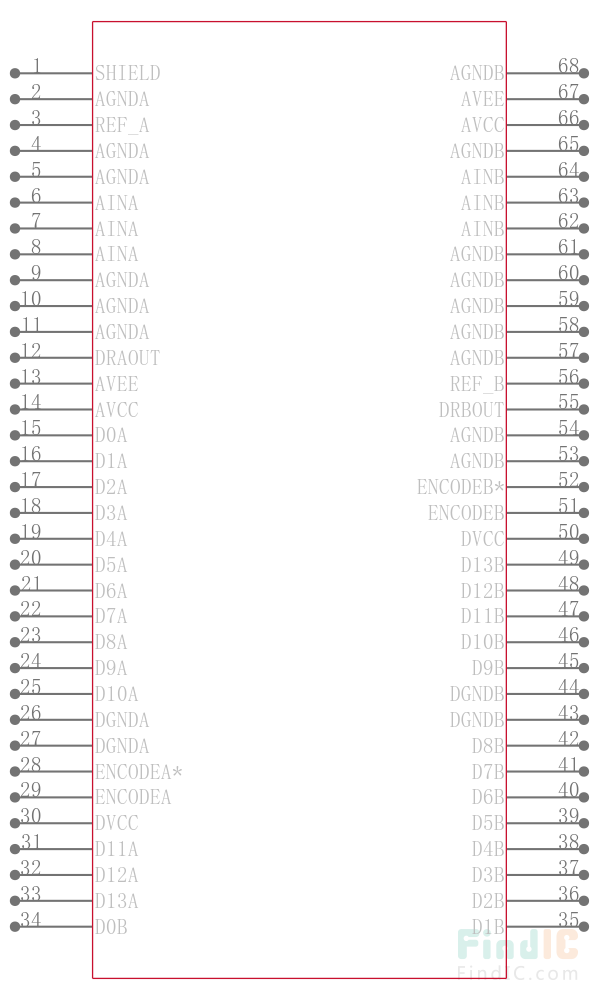

Количество Выводов	68 Pin
Корпус/Пакет	CLCC-68
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Битов	12 Bit
Рассеяние Мощности	1750 mW
Частота Выборки	40 Msps
Потребляемая Мощность	1750 mW
Разрешение (биты)	12.0 Bit
Входная Ёмкость	4.00 pF
Входной Импеданс	400 Ω
Количество АЦП	2 ADC
Количество входов	6 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Количество входных каналов	6 Channel
Длина	24.13 mm
Ширина	24.13 mm
Высота	4.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD10242BZ описание продукта

Product Details
The AD10242 is a complete dual signal chain solution including on-board amplifiers, references, ADCs, and output buffering providing unsurpassed total system performance. Each channel is laser trimmed for gain and offset matching and provides channel-to- channel crosstalk performance better than 80 dB. The AD10242 utilizes two each of the AD9631, OP279, and the AD9042 in a custom MCM to gain space, performance, and cost advantages over solutions previously available.
The AD10242 operates with ±5.0 V for the analog signal conditioning with a separate +5.0 V supply for the analog-to-digital conversion. Each channel is completely independent allowing operation with independent encode or analog inputs. The AD10242 also offers the user a choice of analog input signal ranges to minimize additional signal conditioning required for multiple functions within a single system. The heart of the AD10242 is the AD9042 which is designed specifically for applications requiring wide dynamic range.
The AD10242 is manufactured by Analog Devices on our MIL-PRF-38534 MCM line and is completely qualified. Units are packaged in a custom cofired ceramic 68-lead gull wing package and specified for operation from –55°C to +125°C. Contact the factory for additional custom options including those which allow the user to ac couple the ADC directly, by-passing the front end amplifier section. Also see the AD9042 data sheet for additional details on ADC performance.
**Applications**
Radar Processing
Communications Receivers
FLIR Processing
Secure Communications
Any I/Q Signal Processing Application
### Features and Benefits
2 Matched ADCs with Input Signal Conditioning
Selectable Bipolar Input Voltage Range
(±0.5 V, ±1.0 V, ±2.0 V)
Full MIL-STD-883B Compliant
80 dB Spurious-Free Dynamic Range
Trimmed Channel-Channel Matching
