74LVCHR32245AZKER Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74LVCHR32245AZKER

32Bit Bus Transceiver with 3-State Outputs 96-LFBGA -40℃ to 85℃

Наличие: 1,949 шт.

Адрес доставки:

Цена: ₽ 643.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC48038136

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LVCHR32245AZKER характеристики

Атрибут	Значение атрибута
Номенклатура	74LVCHR32245AZKER
Производитель	TI
ЧипСити Номер продукта	CC48038136
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	96 Pin

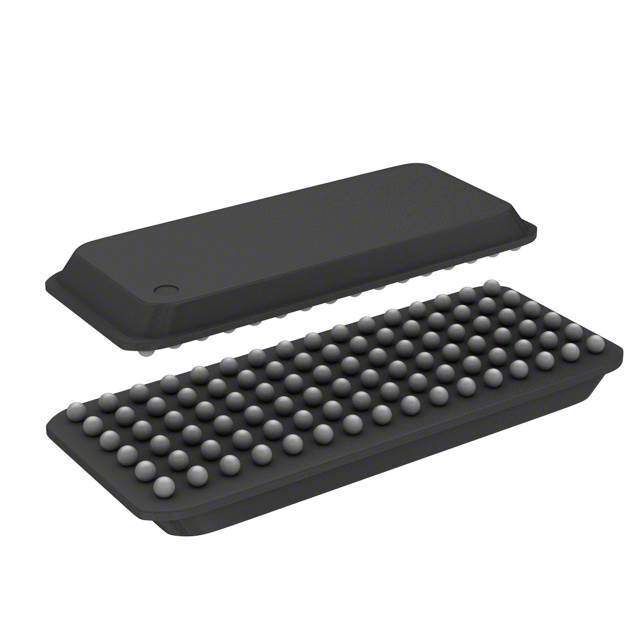

Корпус/Пакет	BGA-96
Напряжение Питания (DC)	1.65V ~ 3.60V
Количество Цепей	4 Circuit
Количество Каналов	32 Channel
Количество Битов	32 Bit
Время Задержки Распространения	4.80 ns
Привод Выходного Тока	-1.00 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	13.5 mm
Ширина	5.5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74LVCHR32245AZKER описание продукта

This 32-bit (quad-octal) noninverting bus transceiver is designed for 1.65-V to 3.6-V VCC operation.
The SN74LVCHR32245A is designed for asynchronous communication between data buses. The control-function implementation minimizes external timing requirements.
This device can be used as four 8-bit transceivers, two 16-bit transceivers, or one 32-bit transceiver. It allows data transmission from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE)\ input can be used to disable the device so that the buses are effectively isolated.
The data I/Os and control inputs are overvoltage tolerant. This feature allows the use of this device for down translation in a mixed-voltage environment.
The outputs, which are designed to sink up to 12 mA, include equivalent 26- resistors to reduce overshoot and undershoot.
This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
To ensure the high-impedance state during power up or power down, OE\ should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.
Active bus-hold circuitry is provided to hold unused or floating data inputs at a valid logic level. Use of pullup or pulldown resistors with the bus-hold circuitry is not recommended. The bus-hold circuitry is part of the input circuit and is not disabled by OE\ or DIR.

Показывать

74LVCHR32245AZKER Даташит PDF

13 страницы, 787 КБ

06/28/2013

просматривать
