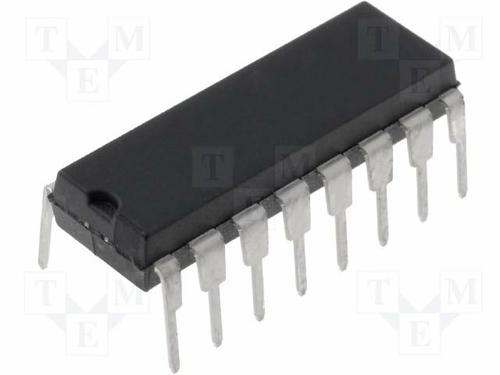

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74HC138N

NXP

Decoder/Demultiplexer Single 3-to-8 16Pin PDIP Bulk

Наличие: 10,717 шт.

Адрес доставки: Москва

Цена: ₽ 21.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC121934743

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74HC138N характеристики

Атрибут	Значение атрибута
Номенклатура	74HC138N
Производитель	NXP
ЧипСити Номер продукта	CC121934743
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	8 Output
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Количество входов	3 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.6 VDC
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

74HC138N описание продукта

The 74HC138N is a 3-to-8 line Decoder or Demultiplexer with inverting and decodes three binary weighted address inputs to eight mutually exclusive outputs. The device features three enable inputs. Every output will be high unless E1 and E2 are low and E3 is high. This multiple enable function allows easy parallel expansion to a 1-of-32 (5 to 32 lines) decoder with just four 138 ICs and one inverter. The 138 can be used as an eight output demultiplexer by using one of the active low enable inputs as the data input and the remaining enable inputs as strobes. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.
CMOS input level
Demultiplexing capability
Multiple input enable for easy expansion
Active low mutually exclusive outputs
Ideal for memory chip select decoding
ESD protection HBM JESD22-A114F exceeds 2000V
ESD sensitive device, take proper precaution while handling the device.

Показывать

74HC138N Даташит PDF

19 страницы, 206 КБ

12/03/2010

просматривать

74HC138N Даташит PDF

19 страницы, 210 КБ

02/18/2013

просматривать

74HC138N Даташит PDF

10 страницы, 117 КБ

06/23/2005

просматривать

74HC138N Другие Даташит

9 страницы, 193 КБ

просматривать

74HC138N Чертежные схемы

52 страницы, 287 КБ

07/09/1997

просматривать
