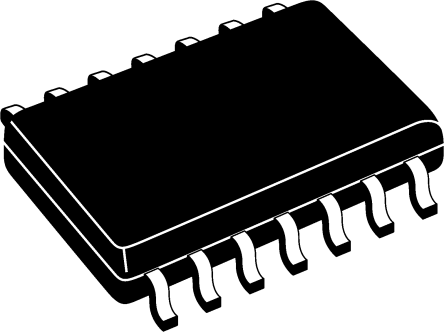

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

74AC14SC

Fairchild

FAIRCHILD SEMICONDUCTOR 74AC14SC Inverter, Schmitt Trigger, 74AC14, 1Input, 24mA, 2V to 6V, SOIC-14

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 25.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC3794844

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74AC14SC характеристики

Атрибут	Значение атрибута
Номенклатура	74AC14SC
Производитель	Fairchild
ЧипСити Номер продукта	CC3794844
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	6 Output
Выходной Ток	24 mA
Количество Цепей	6 Circuit
Количество Каналов	6 Channel
Количество Стежков	14 Position
Ток Покоя	40 µA
Количество Вентилей	6 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74AC14SC описание продукта

The 74AC14SC is an Inverter Schmitt Trigger contain six inverter gates each with a Schmitt trigger input. They are capable of transforming slowly changing input signals into sharply defined, jitter-free output signals. In addition, they have a greater noise margin than conventional inverters. It has hysteresis between the positive-going and negative-going input thresholds (typically 1V), which is determined internally by transistor ratios and is essentially insensitive to temperature and supply voltage variations.
50% ICC reduced
24mA Outputs source/sink
TTL-compatible inputs

Показывать

74AC14SC Даташит PDF

10 страницы, 247 КБ
