502380-1400 Купить - Molex Корпус Соединителей

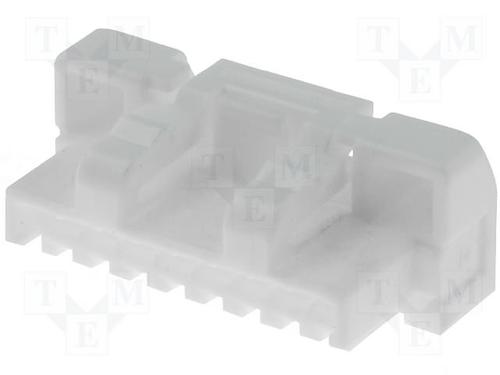

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

502380-1400

Molex

MOLEX 502380-1400 Wire-To-Board Connector, 1.25mm, 14Contacts, Plug, Crimp, 1Rows

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Molex

ЧипСити Номер продукта:

CC23594578

Категория продукта:

Корпус Соединителей

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

502380-1400 характеристики

Атрибут	Значение атрибута
Номенклатура	502380-1400
Производитель	Molex
ЧипСити Номер продукта	CC23594578
Жизненный Цикл Продукта	Active
Категория продукта	Корпус Соединителей
Даташит
3D модель	3D модель
Корпус/Пакет	-
Количество Контактов	14 Contact
Род	Male
Номинальное Напряжение (AC)	50.0 V
Номинальный Ток	1 A
Сопротивление Изоляции	100 MΩ
Количество Рядов	1 Row
Комплаенс Испытания Раскалённой Проволокой	Non-Compliant
Безгалогеновый Статус	Not Low Halogen
Класс Огнеопасности	UL 94 V-0
Количество Стежков	14 Position
Контактное Сопротивление	20 mΩ
Текущий рейтинг (Макс)	1A/触头
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Длина	18.75 mm
Ширина	5.45 mm
Высота	5.45 mm
Цвет	White
Материал	Polybutylene Terephthalate
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

Аналоги товара

502380-1400 описание продукта

CLIK-Mate™ Wire-to-Board Connectors
CLIK-Mate™ connectors are designed for applications that require higher pin count connectors to carry more signal lines in less space; the system includes a unique tuning-fork terminal concept that provides low-insertion force and secure mating contact. Molex"s CLIK-Mate system is ideal for devices that require connectors with robust features and the ability to carry more signal lines in less space. CLIK-Mate connectors are available in three pitch sizes: 2.00, 1.50 and 1.25mm to meet various high-density application needs.
CLIK-Mate connectors feature a positive inner locking system that provide secure mating retention and an audible "click" to confirm mating. A tuning-fork terminal design provides low insertion force and a secure mating contact. Reinforced metal solder tabs ensure a secure PCB retention and provide solder joint strain relief.
The CLIK-mate 1.25mm pitch connector saves 60% of space versus the 2.00mm version. The 1.50mm version features the widest variety of choices, including single- and dual-row types, SMT and through-hole versions and a bottom-entry option. The 2.00mm version offers the highest current carrying capability of 3.0A and 250V. All versions now available in various plating options, including; gold-over-nickel, tin and tin-over-nickel.
