1N6275AG Купить - ON Semiconductor Телевизионные диоды

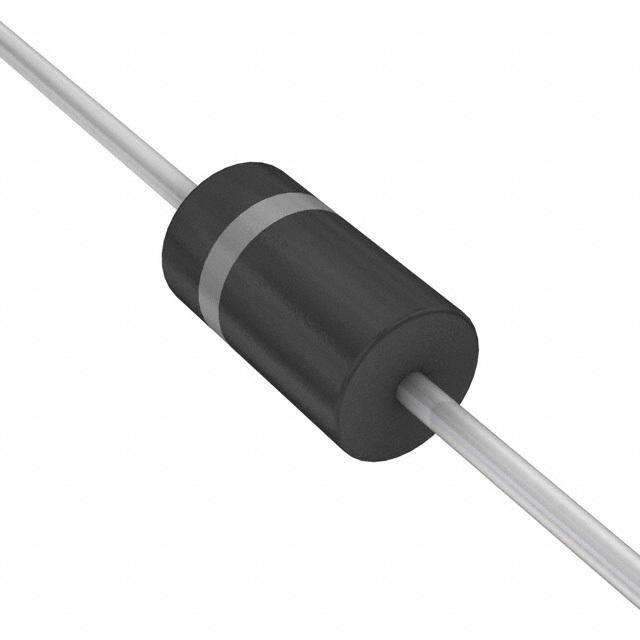

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

1N6275AG

ON Semiconductor

12.8V 1500W

Наличие: 1,594 шт.

Адрес доставки:

Цена: ₽ 156.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC77564422

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

1N6275AG характеристики

Атрибут	Значение атрибута
Номенклатура	1N6275AG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC77564422
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	DO-201AD
Номинальное Напряжение (DC)	15.0 V
Рабочее Напряжение	12.8 V
Номинальный Ток	71.0 A
Номинальная Мощность	1.50 kW
Безгалогеновый Статус	Halogen Free
Пробивное Напряжение	14.3 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Рассеяние Мощности	1500 W
Зажимное напряжение	21.2 V
Максимальное повторяющееся обратное напряжение (Vrrm)	12.8V
Испытательный ток	1 mA
Максимальное напряжение пробоя	15.8 V
Пиковая импульсная мощность	1500 W
Минимальное напряжение пробоя	14.3 V
Обратное напряжение пробоя	14.3 V
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-65 ℃
Длина	9.5 mm
Диаметр	5.30 mm
Рабочая Температура	-65℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

1N6275AG описание продукта

The MOSORB series JEDEC Zener Transient Voltage Suppressor Diode designed to protect voltage sensitive components from high voltage, high-energy transients. It has excellent clamping capability, high surge capability, low Zener impedance and fast response time. It is highly reliable Surmetic™ axial leaded and is ideally-suited for use in numerical controls medical equipment, business machines and many other applications, to protect CMOS, MOS and bipolar integrated circuits.
5.8 to 214V Working peak reverse voltage range
1500W @ 1ms Peak power
ESD rating of Class 3 (>16kV) per human body model
Maximum clamp voltage @ peak pulse current
<5µA above 10V Low leakage current
<1ns Response time
-65 to 175°C Operating temperature range
